前言

AVOD作为基于Camera信息和Lidar信息融合的3D detection算法，是目前为数不多的开源的SOTA算法之一，相关资料如下：

论文基本信息

一作信息：

Jason Ku 多伦多大学在校研究生，从事无人驾驶感知算法研究

其他相关工作：

IROS 2019

Improving 3D Object Detection for Pedestrians with Virtual Multi-View Synthesis Orientation Estimation

Kitti行人检测中排名第5 Lidar+Camera前融合方案

CVPR 2019

Monocular 3D Object Detection Leveraging Accurate Proposals and Shape Reconstruction

单目3D目标检测 KITTI当前SOTA: Car 排名112 Pedestrain 排名44 Cyclist 排名38

引用：175

通讯作者：

Steven L. Waslander 多伦多大学副教授,研究领域：Unmanned Aerial Vehicles，SLAM，Object Detection，Motion Planning

引用：4741

无人驾驶Preception当前Fusion的三种思路：
- Image based: 以 F-PointNet 为代表的先用Camera做2D检测，再投影到3D空间内对视锥进行特征提取，再进行检测。特征是级联结构，性能受2D检测制约。Deep Manta ，Camera预测深度，3D定位性能差。
- BEV （Bird’s eye view）based: 以MV3D 为代表的将点云投射在BEV 上生成proposal ，再通过ROI crop 出Camera的相应区域做Fusion去修正预测框。特征是对高度信息运用较少，可能损失了一部分3D信息。
- 3D based: 直接在3D空间中做融合，因为这个方向上融合比较困难，所以目前相关文章较少。特征是相对计算量较大。

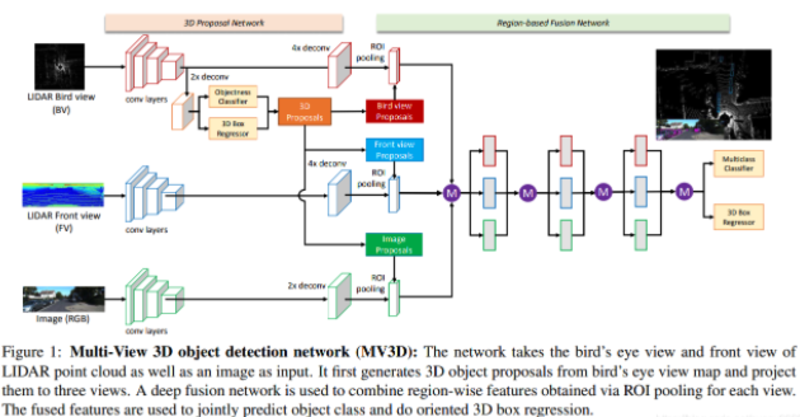

BEV based代表作—MV3D : MV3D 的基本思路是先通过BEV 视角下得到3D Proposal ，然后分别投影到FV视角和camera视角得到各自图像上的ROI 然后进行三类feature的融合，最后在融合的feature上进行最终Box的分类和回归操作。
不足之处：
- backbone 特征提取的过程中，下采样会导致小物体的信息不可获取：比如行人在BEV 图上为8\*6pixel ，经过三次downsampling 后，pixel<1，信息丢失，所以小物体检测不好

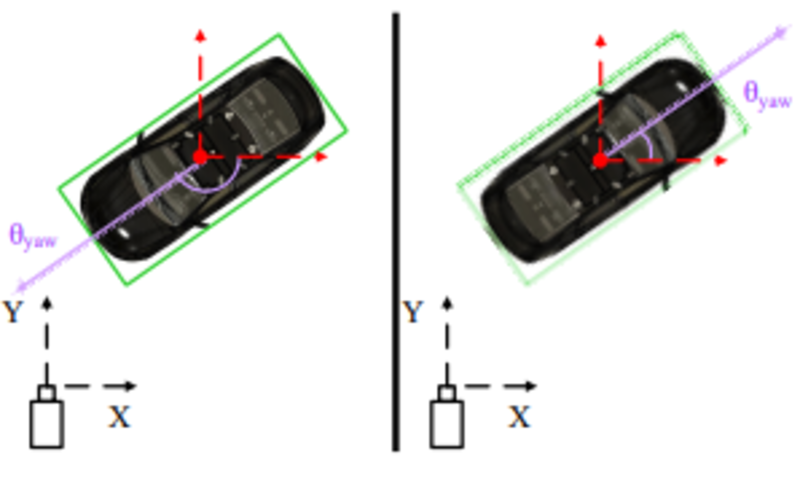

- 采用的八个顶点Encoding 方式，缺少长方体的Constraint ，未具体说明orientation 的回归，（AVOD 中提到MV3D 采用的方向判定为与长方体平面的长边方向一致），容易上下颠倒:

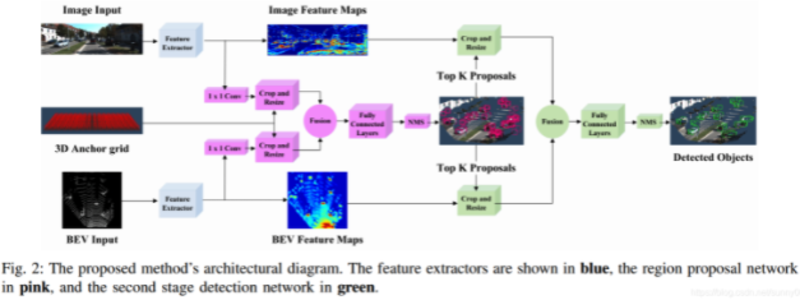

流程图:
主要改进：

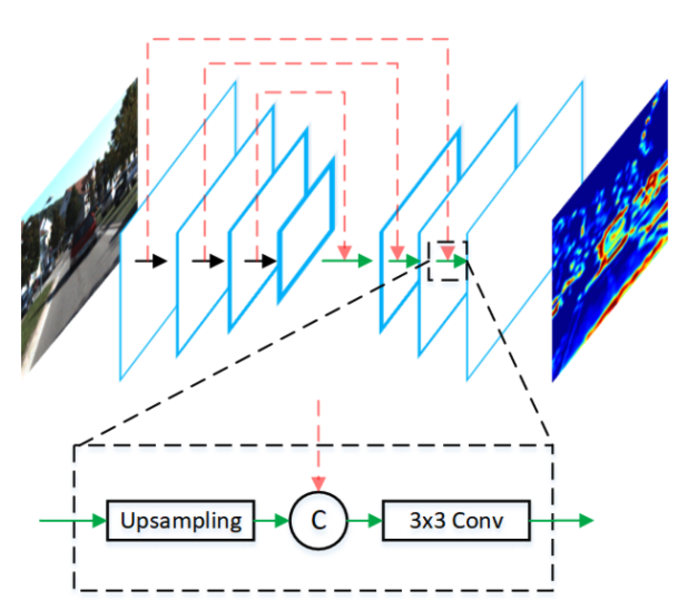

- feature extractor 借鉴FPN 结构，融合浅层和深层feature，形成 high-resolution feature map
- crop and resize :将生成的3D proposal 投影到各自plane 后通过bilinearly resized 到n\*n feature map :

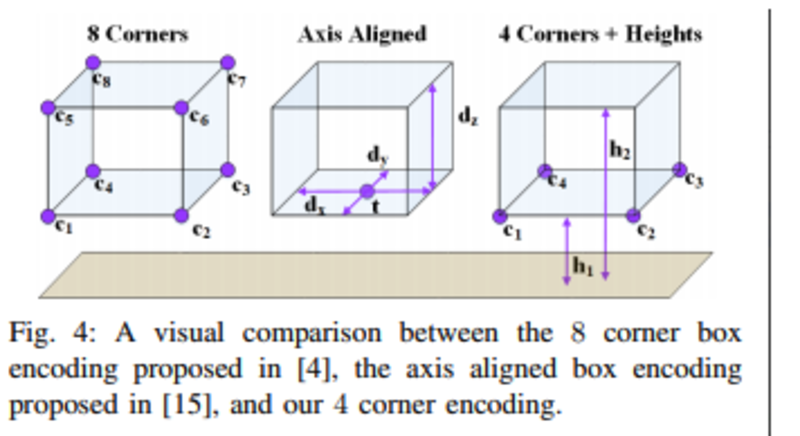

- 采用约束的box coding 方式：缩小了参数维度：24d->10d ，回归了平面旋转向量:
其他细节：
- BEV 为6维feature：5 heights(5 equal slices on Z axis)+ density information
- 1\*1Conv ：RPN 网络输出anchors 数量很多，输出feature map维度过高，需要大量显存，通过1X1网络进行降维
- 3D Proposal Generatiuon ：background box 不作为regression的loss计算。car的iou阈值略高于其他两类(0.5→0.45)。NMS阈值为0.8。Training proposal数目1024，Infereance 300
- Second Stage Detection Network :取与回归得到向量最接近的向量为orientation（预先选定了4个方向，根据corner位置）

评价指标:
- 3D AP : 3D IOU ：摄像机坐标系下两3d长方体相交的体积占两长方体总体积的比例
- BEV AP : 2D IOU :摄像机坐标系下的物体投影到地面上的overlap ，即bird eye view 下两box交集占两box总面积比例
- AHS (Average Heading Similarity): 3D IOU and global orientation angle

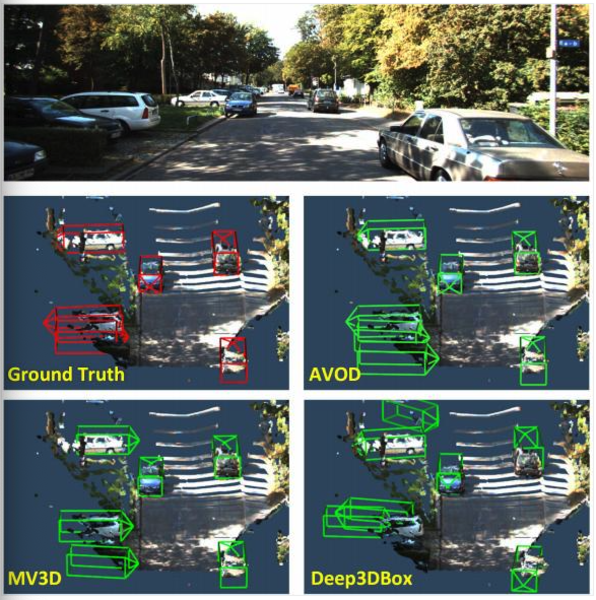

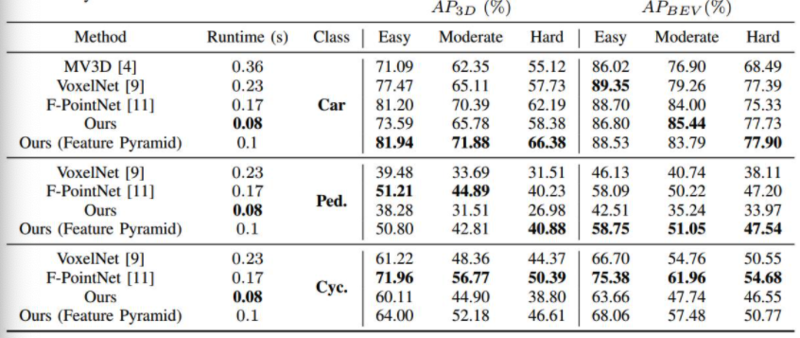

KITTI :测试集性能（无法复现）上看，AVOD 在Cyclist性能略差于F-PointNet ，Pedestrian各有胜负，car性能更好，但是速度更快:

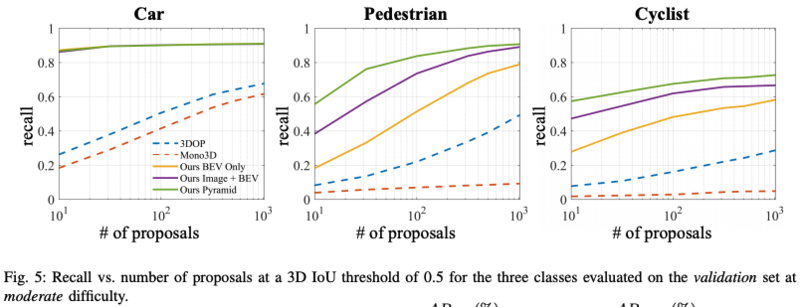

RPN Recall :验证集性能，RPN Recall高于其他同类算法，对于car一类提升不明显，可能因为本身car尺寸大，特征也比较比较明显，性能本身处于一个较高的level。另外MV3D没有对照数据:

AHS :验证集性能(3D AP)，朝向性能明显更好:

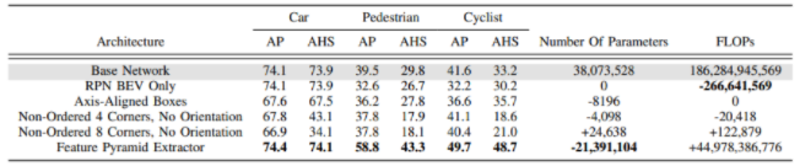

Ablation Study (消融实验):Base Network为参照网络：采用vgg-net作为backbone的VOD网络。验证集性能(3D AP)，BEV Image 融合和Feature Pyramid Extractor 在car类上提升不明显，在Pedestrian和Cyclist上提升明显。但是这一点在复现过程中由于只能利用train-split集的小样本（Pedestrian和Cyclist本身数目不足）以及path drop的使用，可能会导致抖动较大，论文中也提到目前没有论文公开在验证集上的Pedestrian和Cyclist类的性能。

优点：相对于前作MV3D，做得更加精细，主要体现在：
- FPN 多层特征的融合
- 3D Box orientation 的回归策略
- Crop and Resize 的采用
不足之处：
- plane平面的提取（用于生成BEV图），性能依赖于点云的密集成都
- 生成Proposal的过程中Image和Lidar数据是分离的，基于ROI Fusion 已处于高层feature的fusion，参考MMF （Multi-Task Multi-Sensor Fusion for 3D Object Detection ）实现了roi-wise 和point-wise 上的fusion，性能更好（代码未开源）
- ROI-Fusion 的过程中存在Image feature 和BEV feature 不对齐的问题
- 基于BEV视图下能够得到第一阶段较高的Recall，但是后期3D位置的refinement，通过原始3d的点云信息更准确(但是要解决原始点云数据稀疏分布的问题，如通过采样，聚类等方式实现key area的融合)
